フロートリンク

VPNの自動設定をサポートするフロートリンク機能

「フロートリンク」とは、SMFv2におけるVPN自動設定機能の一つです。SMFサービスのサービスホストにフロートリンクのネームサーバが含まれています。

サービスアダプタのフロートリンク機能を使用すると、ネームサーバとの連携によってVPN接続を行う対向ノード（サービスアダプタ）のIPアドレスを自動的に設定し、IPアドレスが変更された際に自動追従することができます。

インターネット接続時のグローバルIPアドレスが固定でないPPPoE接続サービスや、NTTフレッツ光ネクストのNGN網内で半固定的に割り当てられる（固定であることが保証されない）IPv6アドレス間でのVPN構築に利用できます。

SEILシリーズにおいては、フロートリンクによって取得したVPN対向のIPアドレスを次の機能の設定に利用できます。

ルーティングベースIPsec（IPsecインタフェース）
IP-IPトンネル（IP-IPトンネルインタフェース）
L2TPv3（L2TPv3インタフェース）
静的経路

注:

フロートリンクはSMFモード（SMFv1/SMFv2）でのみ動作します。また、フロートリンクのネームサーバを利用するには各ノードがSMFサービスの管理下にある必要があります。
フロートリンクを使用しNGN網内での折り返し通信によるVPNを設定する場合でも、サービスホストとの連携のためにインターネット接続の経路も確保する必要があります。
フロートリンクはSMF独自の仕様に基づきます。他社サービスの類似機能との相互運用はできません。

フロートリンクのネームサーバへの登録と情報取得

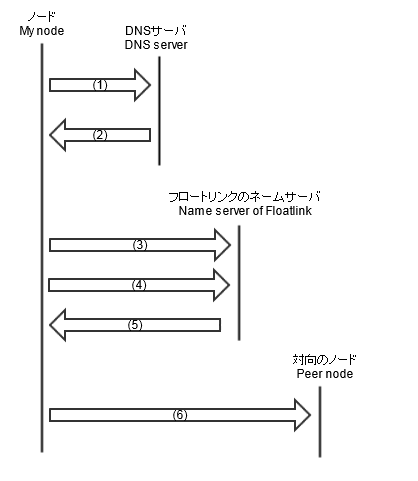

フロートリンクを使用するノード（サービスアダプタ）は、起動完了時および、約5分間隔でフロートリンクのネームサーバへアクセスし、自身のノードID、IPアドレス、及びグループキーの登録または更新を行います。また、所属するグループの他のノードのIPアドレスを取得します。

フロートリンクのネームサーバのURLのホスト名を、リゾルバ機能を用いてDNSサーバに問い合わせる
DNSサーバからフロートリンクのネームサーバのIPアドレスを得る
ノード自身の、ノードID、IPアドレス、及び所属グループのグループキーをネームサーバに登録する
所属グループのグループキーと対向ノードのノードIDを用いて、対向ノードのIPアドレスをネームサーバに問い合わせる
ネームサーバから対向ノードのIPアドレスを得る
対向ノードのIPアドレスに対してVPN接続を開始する

フロートリンクのネームサーバに登録されたIPアドレスの有効期間は15分です。登録したノードからのアクセス（有効期間の更新）が途絶えた場合には有効期間経過後に削除されます。

フロートリンクのネームサーバへのアクセスは、まずIPv6での通信を試み、失敗した場合にIPv4を使用します。

フロートリンクのネームサーバに登録するIPアドレスの選択

登録するIPアドレスの選択基準は次の通りです。

"interface <interface> floatlink address-family ipv4" の場合: IPv4プライマリアドレスを登録します。エイリアスアドレスは選択しません。
"interface <interface> floatlink address-family ipv6" の場合: 状態がanycast, deprecated, duplicated, detached のいずれでもないグローバルアドレスのうち、最後に付与されたIPv6アドレスを登録します。リンクローカルアドレスは選択しません。

"interface <interface> floatlink my-address" で指定されたインタフェースに、"interface <interface> floatlink address-family"で指定されたアドレスファミリのIPアドレスが付与されていない場合には、ネームサーバに登録しません。
複数のインタフェースを使用する場合には、インタフェースごとに異なるアドレスファミリを指定できます。

フロートリンクのグループ

フロートリンクでは、直接VPN接続を行うノード（VPN拠点となるサービスアダプタ）をグループとして管理します。

一つのグループに複数のノードが所属できます。また、一つのノードが複数のグループに所属できます。

各ノードはフロートリンクのネームサーバから、自身が所属するグループの他のノードのIPアドレスを取得してVPN構成に反映させます。

変更されたIPアドレスの反映

自身のIPアドレスに変更があった場合、フロートリンクのネームサーバへの定期的なアクセス時に更新します。

ネームサーバから取得した情報によって自身または対向装置のIPアドレスの変化を検知すると、VPNのアドレス構成を変更し対向装置と再接続します。

IPアドレスの変化からの復旧見込み時間

フロートリンクのネームサーバへアクセスするタイミングは装置ごとに異なります。IPアドレスが変化した装置がネームサーバへ通知するために0分から5分要し、変更されたIPアドレスを対向装置がネームサーバから取得するために0分から5分要するため、復旧見込み時間は最大で約10分（期待値として5分前後）となります。

パスフィルターの自動設定

フロートリンクによってVPN対向装置のIPアドレスを取得すると、VPN対向間の通信をパスするIPパケットフィルタのフィルタルールが自動的に設定されます。

フロートリンクの設定で指定されたアドレスファミリ（IPv4/IPv6）に応じて、ノードIDに対応するIPv4アドレスまたはIPv6アドレス間の通信をパスするフィルタが設定されます。
自動設定されたフィルタルールは、filterおよびfilter6コマンドの設定によるフィルタルールより高い優先度でマッチします。

NAT環境への対応

ローカルアドレス（自身のIPアドレス）またはリモートアドレス（対向のIPアドレス）の、NATによるアドレス書き換えの検知を有効化することにより、上位に設置されるルータや接続サービス網内でNATが適用される環境であってもフロートリンクによるVPN接続を利用できます。

コマンド	設定内容	備考
floatlink dynamic-local-address	NATによるローカルアドレス書き換えの検知	自身のアドレスにNATが適用される装置で有効にする（主に拠点装置）
floatlink dynamic-remote-address	NATによるリモートアドレス書き換えの検知	対向のアドレスにNATが適用される装置で有効にする（主にセンター装置）

現在は、VPN対向のいずれか一方がNAT配下に設置される構成に対応しています。両方がNAT配下に設置される構成には対応していません。（dynamic-local-address と dynamic-remote-address はいずれか一方のみenableを指定できます）

アドレス書き換えの検知が有効であると、IPsecインタフェースはAggressive modeでIKEの折衝を行い、NAT Traversalを有効化します。

注:NATによるアドレス書き換えの検知に関する注意

IPsecインタフェースのみ対応: IP-IPトンネルインタフェース及びL2TPv3インタフェースでは使用できません。
IPv6 NATに非対応: IPsec/IKEのNAT TraversalはIPv6 NATに対応していないため、アドレス書き換えの検知を有効化する場合は "address-family ipv6" を設定できません。
VPN構成にNAT配下の装置が無い場合の有効化は非推奨: IKEのAggressive modeかつ事前共有鍵での認証は、Main modeと比較してセキュリティレベルが低くなるため、NAT配下の装置との接続が必要でないのであれば、アドレス書き換えの検知は無効化してご利用ください。
フロートリンクのネームサーバへプライベートアドレスが登録される: アドレス書き換えの検知の設定状態、及び実際のNAT適用状況によらず、常にインタフェースの実IPアドレスをフロートリンクのネームサーバへ登録します。NAT配下の装置の場合には、プライベートアドレスが登録されることになります。このため、VPN対向がNAT配下となるセンター装置側では、パスフィルターの自動設定及び静的経路のフロートリンクによる設定が実質的に利用できません。必要に応じてUDP 500及びUDP 4500のポートへの通信をパスするパケットフィルタを設定してください。

IPsec NAT Traversal の強制適用

IPsecのESPパケットを正常に転送できないネットワークに対処するため、ESPパケットのUDPによるカプセル化を常時適用することができます。

注:

対向機器がNAT Traversalを使用可能でない場合は適用しません。

ヒント: NAT TraversalはIPsecのESPパケットをさらにUDPでカプセル化することでNAT環境下でのセッションの識別・維持を実現するのが基本原理です。そのために、セキュリティアソシエーションの始点及び終点を、IPアドレスのみでなく、カプセル化する際のUDPポート番号を含めた、アドレス及びポート番号のペアとして扱うよう拡張されています。（ステータス参照コマンドによる参照結果にも反映されます）
