ハードウェア仕様

装置の外観やLED表示、およびハードウェアの仕様について説明します。

付属品

標準付属品は次の通りです。

  • SEIL/X4 本体 × 1
  • 電源ケーブル × 1
  • ケーブル抜け止め金具 × 1
  • ケーブル抜け止め金具用ネジ × 2
  • 安全にお使いいただくために × 1
注:
ネットワークサービス事業者から提供される場合は付属品が異なることがあります。

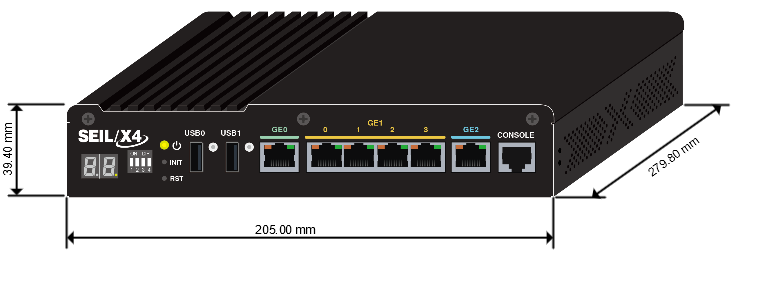

外観と寸法

図 1. 外観

各部の名称

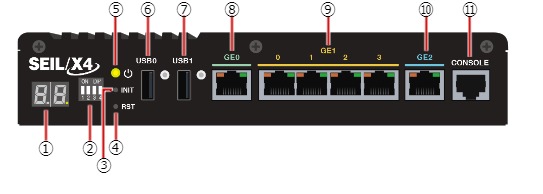

図 2. 装置正面
  1. ステータス表示LED
  2. 動作モード切替スイッチ
  3. INITスイッチ
  4. RST(RESET)スイッチ
  5. 電源LED
  6. USB0ポート
  7. USB1ポート
  8. GE0ポート
  9. GE1ポート
  10. GE2ポート
  11. CONSOLEポート

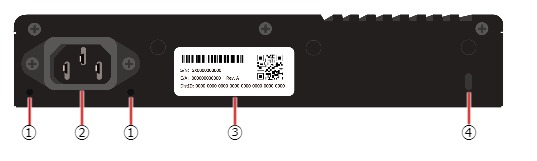

図 3. 装置背面
  1. 電源抜け止め金具取り付けネジ穴（2箇所）
  2. 電源コネクタ
  3. 銘板ラベル
  4. セキュリティロック取り付け穴
図 4. 銘板ラベル
S/N
シリアル番号
E/A
MACアドレス(GE0)
Rev.
ハードウェアリビジョン
DistID
Distribution ID

INIT/RSTスイッチ

装置前面の2個のプッシュボタンスイッチです。

INITスイッチ

本装置の設定を初期化します。電源OFF状態で押下げたまま電源を投入することで機能します。稼働中に押下げた場合は作動しません。

Standalone Mode
内部ストレージに保存しているコンフィグを初期化し、工場出荷時のコンフィグで起動します。
SMFv2 Mode
SMFv2のキャッシュ情報を初期化し、起動時にLS-PULLを実行します。
ヒント:
  • コンフィグは起動のたびにサービスホストから取得し、内部ストレージには保存しません。電源OFF時には消失します。
  • サービスアダプタ登録先のサービスコードを変更したときは初期化する必要があります。

RST(RESET)スイッチ

本装置を再起動します（電源OFF/ON相当）。稼働中に押し下げると作動します。
警告:
ファームウェア更新中に再起動すると故障する可能性があります。

電源LED

本装置の電源ON/OFFの状態を表示するLEDです。

凡例 表示パターン 意味
緑色の点灯 電源ON
消灯 電源OFF

動作モード切替スイッチ

装置前面の4連DIPスイッチです。ON/OFの組み合わせにより動作―モードを指定します。

注:
  • スイッチの状態は電源ON時に判別します。
  • スイッチを切り替えるときは電源をOFFにしてください。
  • 動作モードを変更して起動すると、保存されたコンフィグやサービスの認証情報が初期化されます。
表 1. 動作モードのとスイッチの状態
スタンドアローンモード SMFv2モード テストモード（禁止）
警告:
テストモードまたは未定義の状態で使用しないでください。

GEポート

GEポートのLEDは、それぞれのポートのイーサネットのリンクの状態とデータ送受信状況を示します。

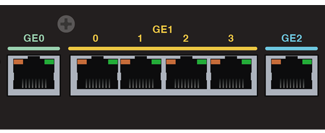

図 5. GEポート

LEDの表示パターンの凡例

凡例 LEDの表示パターン
緑色の点灯
オレンジ色の点灯
消灯
緑色の点滅
オレンジ色の点滅

リンク状態とデータ送受信状況を示す表示

橙LED 緑LED 意味
10Mbpsでリンクアップ
10Mbpsでデータ送受信中
100Mbpsでリンクアップ
100Mbpsでデータ送受信中
1000Mbpsでリンクアップ
1000Mbpsでデータ送受信中
  • コンフィグによりシャットダウンされているポートのLEDは点灯しません。
  • ケーブル接続形式は Auto MDI/MDI-X となります。

USBポート

USBポートのLEDは、それぞれのポートに接続されたUSB機器の認識状況を示します。

表示パターンの凡例と表示の意味

凡例 表示パターン 意味
緑色の点灯 USBデバイスをマウントしている
消灯 USBデバイスをマウントしていない
モバイルデータ通信端末の場合
モバイルデータ通信端末を認識すると、モバイルデータ通信を使用する設定の有無に関わらず常時マウントします。
モバイルデータ通信端末のアンマウントおよびマウント中の抜き取りに対応していません。抜き取るときは本装置の電源をOFFにしてください。
USBメモリの場合
USBメモリの読み書きを行う機能を使用したときのみマウントします。
マウント中している（読み書き中の）USBメモリを抜き取るとUSBメモリのデータが破損する場合があります。
マウントしていないとき（LED消灯時）は抜き取り可能です。
注:
LEDが点灯しているUSBポートの機器（マウントしているUSB機器）を抜き取るとシステムの動作が不安定になる場合があり、正常化するには本装置を再起動する必要があります。

ステータス表示LED

SEIL/X4は、装置前面の2つの7セグメントLED（小数点付）の表示により、起動処理の進行状況や注意を促す警告、及びエラーによる停止状態などを示します。

ファームウェア定常動作中の表示

小数点（ドット）の点灯/点滅により、起動処理完了後の定常動作を示します。

文字表示による状態表示と平行して表示します。

表示 点灯/点滅 表示の意味
点滅 スタンドアローンモードで起動完了し動作中
左:点灯/右:点滅 SMFv2モードで起動完了し動作中
注:
  • 文字表示の画像（アニメーション）サンプルではスタンドアローンモードでの表示（右小数点の点滅）を表現しています。

ストレージ書き換え実行中の表示

ファームウェアの更新時やコンフィグ保存時など、内部ストレージの書き換え時に表示します。

表示 点灯/点滅 表示の意味
F2 点灯(F2) 内部ストレージの書き換え中
注:
  • 内部ストレージの書き換え中に電源をOFFにしないでください。ストレージの内容が不完全な状態になり、起動できなくなる可能性があります。

WAN側ネットワークへの接続エラー発生時の表示

PPPoEやDHCP、PPPといったWAN側接続にエラーが発生したときに表示します。各接続機能は設定内容により再試行を繰り返し、失敗する度に一定時間点滅表示します。

表示 点灯/点滅 表示の意味
L1 一定時間点滅(L1) PPPoEの接続先から応答が無かった
L2 一定時間点滅(L2) PPPoEの認証に失敗した
L3 一定時間点滅(L3) DHCPサーバからの応答が無かった
L4 一定時間点滅(L4) PPPの接続先から応答が無かった
L5 一定時間点滅(L5) PPPの認証に失敗した
注:
  • WAN側ネットワークへの接続エラーは、設定内容または接続回線の問題により発生する可能性があります。接続設定や配線、接続サービスや回線終端装置の動作を確認してください。

SMFv2モードの起動処理ステータスの表示

SMFv2サービスアダプタとして利用している場合に、起動時のコンフィグ取得処理の状態遷移として表示します。

表示 点灯/点滅 表示の意味
C1 点滅(C1) LS-PULLを実行
C2 点滅(C2) RS-PULLを実行中
C3 点滅(C3) 操作用接続確認を実行中
C6 点滅(C6) PPP認証エラーによりLS-PULLまたはRS-PULLに失敗した
C7 点滅(C7) 接続エラーによりLS-PULLまたはRS-PULLに失敗した
C8 点滅(C8) USBメモリのSMF静的接続設定に誤りを検知した
C9 点滅(C9) コンフィグ取得の再試行上限に達しシステム動作を停止した
注:
  • C1からC8の表示を繰り返している場合は、接続回線に問題がある可能性があります。配線や回線終端装置の動作、回線の開通状況などを確認してください。
  • コンフィグ取得動作はおよそ7日間継続します。

モバイルデータ通信端末の電波の受信レベルの表示

モバイルデータ通信端末が接続されている場合に、電波の受信レベルを表示します。他の状態表示と交互に表示します。

表示 点灯/点滅 表示の意味
d0 点灯(d0) 電波の受信なし（圏外）またはUSBデバイスから電波の受信レベルの取得に失敗した
d1 点灯(d1) 電波の受信レベル1（最も弱い）
d2 点灯(d2) 電波の受信レベル2
d3 点灯(d3) 電波の受信レベル3
d4 点灯(d4) 電波の受信レベル4
d5 点灯(d5) 電波の受信レベル5（最も強い）
注:
  • 内部ストレージの書き換え中はF2の表示を優先します。
  • 他の表示が発生した場合は5秒ごとに交互に表示します。

起動処理中の表示

起動処理中に表示します。

表示 点灯/点滅 表示の意味
88 3秒間点灯 INITスイッチの入力を受け付けた

CONSOLEポート

CONSOLEポートの仕様を説明します。

SMFv2 Mode
本装置をSMFv2モードで使用する場合はCONSOLEポートからシェルへのログインは無効化されます
Standalone Mode
本装置をスタンドアロンモードで使用する場合はCONSOLEポートからシェルにログインすることができます。

コンソールケーブルは下表の仕様を満たす市販品を利用してください。純正品の付属および販売はありません。

警告:
CONSOLEポートに仕様の異なるケーブルや装置を接続しないでください。動作異常の原因となります。

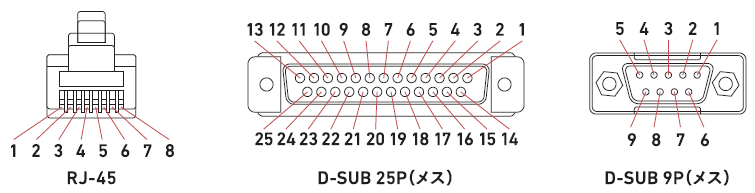

図 6. コンソールケーブルのピンアサイン
表 2. CONSOLEポート結線図
RS-232C RJ-45(SEIL/X4) D-SUB 9P D-SUB 25P
TxD 3 3 2
RxD 6 2 3
RTS 8 7 4
CTS 1 8 5
DSR - 6 6
DTR - 4 20
DCD - 1 8
RI - 9 22
GND 4,5 5 7
表 3. 通信パラメータ
項目 値
Baud rate 115200
Data 8 bit
Parity none
Stop 1 bit
Flow control none
